Schweißverbindungen

Stoß- und Nahtarten

Zeichnerische Darstellung von Schweißnähten Für die zeichnerische Darstellung von Schweiß- und Lötnähten ist DIN EN 22553 die wichtigste Grundlage. Weitere Normen sind:

DIN EN 22553	Schweiß- und Lötnähte - Symbolische Darstellung in Zeichnungen
DIN 1912-4	Zeichnerische Darstellung; Schweißen, Löten; Begriffe und Benennungen für Lötstöße und Lötnähte
DIN EN 14665	Thermisches Spritzen - Thermisch gespritzte Schichten - Symbolische Darstellung in Zeichnungen
DIN 65118-1	Luft- und Raumfahrt; Geschweißte, metallische Bauteile; Angaben in Zeichnungen
DIN EN ISO 4063	Schweißen und verwandte Prozesse - Liste der Prozesse und Ordnungsnummern
DIN 32520-1	Graphische Symbole für die Schweißtechnik; Allgemeine Bildzeichen, Grundlagen
DIN 32520-3	Graphische Symbole für die Schweißtechnik; Bildzeichen für Lichtbogenschmelzschweißen
DIN EN 27286	Bildzeichen für Widerstandsschweißgeräte
DIN EN ISO 7287	Bildzeichen für Einrichtungen zum thermischen Schneiden
DIN EN ISO 6947	Schweißnähte - Arbeitspositionen - Definitionen der Winkel von Neigung und Drehung

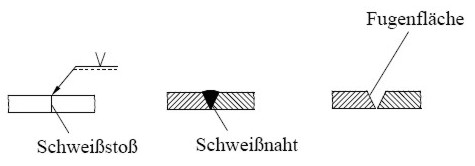

Der Schweißstoß Der Schweißstoß ist der Bereich, in dem die Bauteile durch Schweißen miteineinander vereinigt werden. Nach der konstruktiven Anordnung lassen sich die Stoßarten, wie hier im Bild gezeigt, unterscheiden.

	Stumpstoß	Die Teile liegen in einer Ebene und berühren sich stirnseitig.		Kreuzstoß	Zwei in einer Ebene liegende Teile stoßen je mit einer Stirnseite rechtwinklig gegen ein dazwischenliegendes 3. Teil.
	Überlappstoß	Die Teile liegen überlappt und flähig aufeinander.		Eckstoß	Zwei Teile stoßen mit ihren Enden unter einem Winkel gegeneinander.
	Parallelstoß	Die Teile liegen überlappt und breitflähig aufeinander.		Mehrfachstoß	Mehrere Teile stoßen mit ihrer Stirnseite gegeneinander.
	T-Stoß	Die Teile sind so platziert, dass das eine Teil senkrecht mit der Stirnseite auf das andere Teil stößt.		Schrägstoß	Ein Teil stößt mit seinem Ende schräg gegen ein anderes.

Die Schweißnaht Die Schweißnaht vereinigt die Bauteile am Schweißstoß. Die Nahtart hängt im wesentlichen von der Stoßart, der Nahtvorbereitung (Fugenform), dem Werkstoff und dem Schweißverfahren ab. Die Naht muss am Schweißstoß durch den Spalt bzw. der Fuge so vorbereitet werden, dass ein Aufschmelzen der Kanten, ein Durchschweißen der Wurzel sowie ein vollkommendes Füllen des Nahtquerschnittes gewährleistet ist. (DIN EN 22553)

Symbol	Benennung	Darstellung	Symbol	Benennung	Darstellung	Symbol	Benennung	Darstellung
	Bördelnaht			Stirnflachnaht			Gegennaht
	I-Naht			DV-Naht (X-Naht)			Flächennaht
	V-Naht			DHV-Naht (K-Naht)			Schrägnaht
	HV-Naht			DY-Naht			Falznaht
	Y-Naht			DU-Naht			Auftragnaht
	HY-Naht			DHU-Naht (Doppel-Jot-Naht)			Punktnaht
	U-Naht			Steilflankennaht			Lochnaht
	HU-Naht (Jot-Naht)			V-Naht mit Gegennaht			Liniennaht
	Kehlnaht			Doppel- Kehlnaht

Kennzeichen der Schweißverfahren

G	Gasschmelzschweißen
E	Lichtbogenhandschweißen
UP	Unterpulverschweißen
U	Unterschieneschweißen
SG	Schutzgasschweißen
MSG	Metall-Schutzgasschweißen
MIG	Metall-Intertgasschweißen
MAG	Metall-Aktivgasschweißen
WSG	Wolfram-Schutzgasschweißen
WIG	Wolfram-Inertgasschweißen
WP	Wolfram-Plasmaschweißen
WHG	Wolfram-Wasserstoffschweißen
US	Ultraschallschweissen
FR	Reibschweissen
FS	Feuerschweissen
D	Diffusionsschweissen
GP	Gaspressschweissen
KP	Kaltpressschweissen

Schweisslexikon
